- 電 話：139-4094-6662
- Email：522382945@qq.com
- 聯(lián)系人：孔工
公司新聞
鞍山灌漿料水泥基自流高強微膨脹灌漿料錨固
鞍山灌漿料水泥基自流灌漿料地腳螺栓灌漿料高強無收縮灌漿料廠家 膨脹水泥灌漿 I3940946662 大連格潤特建材有限公司產(chǎn)品特點 1、 早強、
1天抗壓強度≥40Ｍpa；3天抗壓強度≥55Ｍpa；28天抗壓強度≥80Ｍpa。
2、微膨脹性
保證設(shè)備與基礎(chǔ)之間緊密接觸， 二次灌漿后無收縮。
3、自流性高
可填充全部空隙，滿足設(shè)備二次灌漿的要求。
4、耐久性強
經(jīng)上百萬次疲勞試驗50次凍融循環(huán)實驗強度無明顯變化。在機油中浸泡30天后強度明顯提高。
5、可冬季施工
允許在-10℃氣溫下進行室外施工。
產(chǎn)品用途

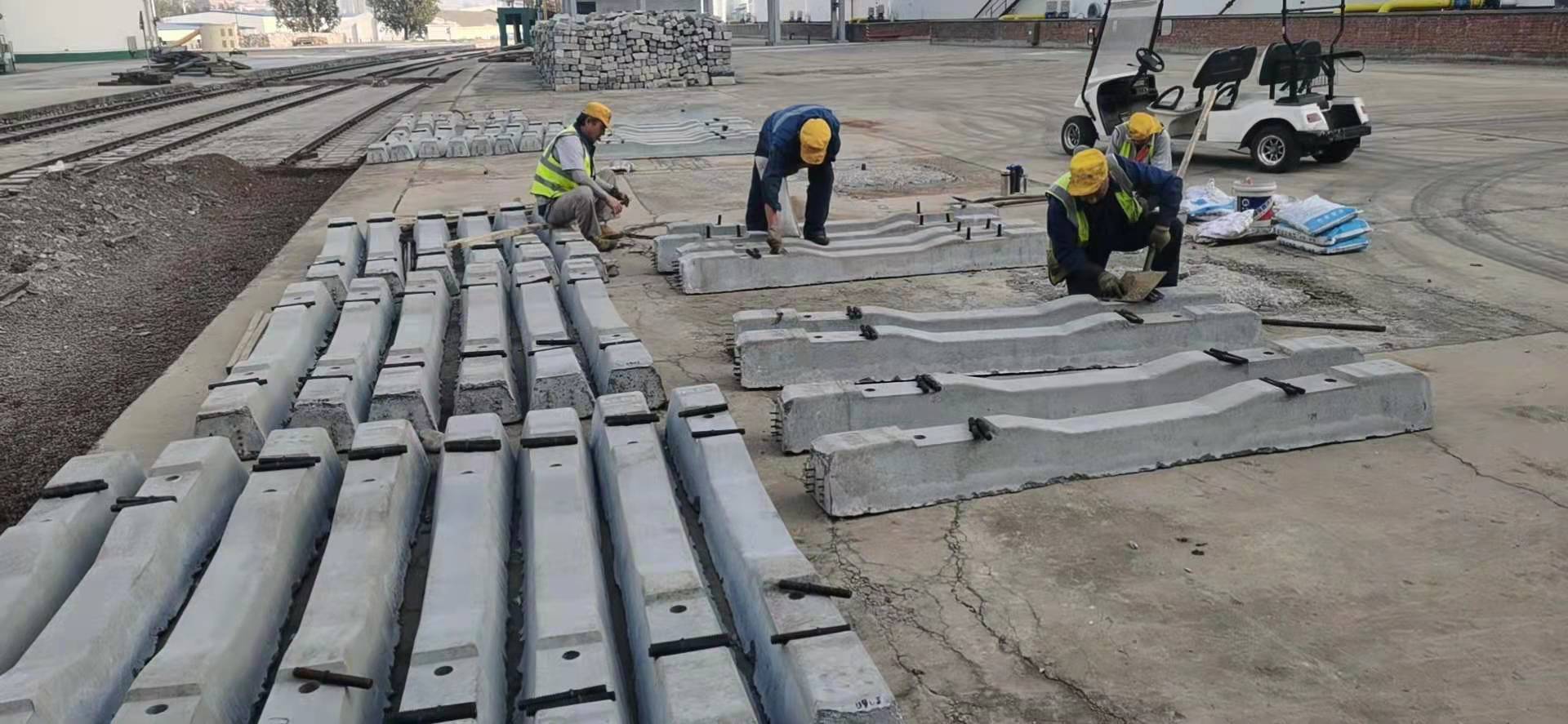

1、用于設(shè)備基礎(chǔ)二次灌漿。 2、用于地腳螺栓錨固及鋼筋栽埋。
3、用于混凝土結(jié)構(gòu)加固和修補。 4、用于梁柱截面加固工程。
執(zhí)行標準 GB/T50448-2008
技術(shù)參數(shù)
|
項目 型號 |
抗壓強度【Mpa】 |
豎向膨脹率【%】 |
流動度【mm】 |
塌落度 【mm】 |
鋼筋粘接強度 【Mpa】 |
|||
|
1d |
3d |
28d |
圓鋼 |
螺紋鋼 |
||||
|
通用加固型 |
20—35 |
40—55 |
55--75 |
≥0.02 |
≥270 |
------ |
≥6 |
≥13 |
|
豆石加固型 |
20—35 |
40—55 |
55—75 |
≥0.02 |
------ |
≥270 |
≥6 |
≥13 |
|
超流態(tài)加固型 |
15—30 |
25--45 |
55--65 |
≥0.02 |
≥270 |
------ |
≥6 |
≥13 |
|
--------- |
4h |
1d |
28d |
------ |
------ |
------ |
------ |
------ |
|
搶工加固型 |
≥15 |
20--45 |
55—75 |
≥0.02 |
≥270 |
------ |
------ |
------ |
注：1、抗壓強度按：《GB177-85水泥膠砂強度試驗方法》；膨脹率按：《GB119-88混凝土外加劑應用技術(shù)規(guī)范》。
2、參考用量計算以(2.28-2.4)噸/m3的依據(jù),計算實際使用量。
產(chǎn)品選擇依據(jù)
|
產(chǎn)品型號 灌漿厚度δ |
通用加固型 |
豆石加固型 |
超流態(tài)加固型 |
搶工加固型 |
|
30mm≤δ |
可選用 |
不選用 |
優(yōu)先選用 |
可選用 |
|
30mm＜δ＜150mm |
優(yōu)先選用 |
可選用 |
可選用 |
可選用 |
|
δ≥150mm |
可選用 |
優(yōu)先選用 |
可選用 |
可選用 |
施工前的準備
1、機器攪拌:混凝土攪拌機或砂漿攪拌機。 2、人工攪拌:攪拌槽及鐵鏟若干。
3、水桶若干。 4、臺秤若干。
5、拌槽。 6、高位漏斗、灌漿管及管接頭。
7、灌漿助推器。 8、模板(鋼模、木模)。
9、草袋、巖棉被等。 10、棉紗、膠帶。
灌漿施工
步：基礎(chǔ)處理
1、基礎(chǔ)表面應進行鑿毛處理，或采用加固界面劑WJ-302混凝土界面劑做界面處理。
2、清潔基礎(chǔ)表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物。
3、灌漿前24h，基礎(chǔ)表面應充分濕潤，灌漿前1h，清除積水。
第二步：支模
1、按灌漿施工圖支設(shè)模板。模板與基礎(chǔ)、模板與模板間的接縫處用水泥漿( 堵漏劑)、膠帶等封縫，達到整體模板不漏水的程度。
2、模板與設(shè)備底座四周的水平距離應控制在100mm左右，以利于灌漿施工。
3、模板頂部標高應高出設(shè)備底座上表面50mm。
4、灌漿中如出現(xiàn)跑漿現(xiàn)象，應及時處理。
第三步：灌漿料配制
1、一般通用加固型按14-15%的標準加水攪拌,豆石加固型按10-11%的標準加水攪拌。
2、推薦采用機械攪拌方式，攪拌時間一般為1-2min（嚴禁用手電鉆式攪拌器）。采用人工攪拌時，應先加入2/3的用水量拌和2min，其后加入剩余水量攪拌至均勻。
3、每次攪拌量應視使用量多少而定，以保證40min以內(nèi)將料用完。
4、現(xiàn)場使用時，嚴禁在灌漿料中摻入任何外加劑、外摻料。
第四步：灌漿施工方法
1、較長設(shè)備或軌道基礎(chǔ)，應采用分段施工。
2、幾種常用灌漿方式圖示：
3、二次灌漿時，應符合下列要求。
① 二次灌漿時，應從一側(cè)或相鄰的兩側(cè)多點進行灌漿，直至從另一側(cè)溢出為止，以利于灌漿過程中的排氣。不得從四側(cè)同時進行灌漿。
② 灌漿開始后，必須連續(xù)進行，不能間斷。并盡可能縮短灌漿時間。
③ 在灌漿過程中嚴禁振搗。必要時可用灌漿助推器沿灌漿層底部推動灌漿料，嚴禁從灌漿層中、部推動，以確保灌漿層的勻質(zhì)性。
④設(shè)備基礎(chǔ)灌漿完畢后，應在灌漿后3-6h沿設(shè)備邊緣向外切45度斜角以防止自由端產(chǎn)生裂縫 ，如無法進行切邊處理，應 在灌漿后3-6h后用抹刀將灌漿層表面壓光。
⑤當灌漿層厚度超過150mm時，應采用豆石加固型無收縮灌漿料。
⑥當設(shè)備基礎(chǔ)灌漿量較大時，豆石加固型灌漿料的攪拌應采用機械攪拌方式，以保證灌漿施工。
第五步：養(yǎng)護
1、灌漿完畢后30min內(nèi)應立即加蓋濕草或巖棉被,并保持濕潤。
2、冬季施工時,養(yǎng)護措施還應符合現(xiàn)行<<鋼筋混凝土工程施工及驗收規(guī)范>>(GB50204)的有關(guān)規(guī)定。
3、灌漿料達到拆膜時間后，可進行設(shè)備安裝,具體時間參見“拆膜和養(yǎng)護時間及環(huán)境溫度的關(guān)系表”。
|
日低氣溫【℃】 |
拆模時間【h】 |
養(yǎng)護時間【d】 |
|
-10----0 |
96 |
24 |
|
0----5 |
72 |
10 |
|
5----15 |
48 |
7 |
|
≥15 |
24 |
7 |
4、在設(shè)備基礎(chǔ)灌漿完畢后，如有要剔除部分,可在灌漿完畢后3-6h后,即灌漿層硬化前用抹刀或鐵锨工具輕輕鏟除。
5、不得將正在運轉(zhuǎn)的機器的震動傳給設(shè)備基礎(chǔ)，在二次灌漿后應停機24-36h,以免損壞未硬化的灌漿層。
包裝貯運
1、包裝規(guī)格：50kg±1kg/袋，存放在通風干燥處并防止陽光直射，保質(zhì)期為6個月，超出保質(zhì)期應復檢合格后方可使用 。
2、不含有苯系物、鹵代烴、甲醛、重金屬等成分，、無味、、不燃不爆，可按一般貨物運輸。工程業(yè)績
